概述
1．UR系列插入式磁性浮球變送器該液位變送器利用帶環形磁鋼的浮球隨液位升降，使主體管內的干簧管吸合，將液位轉換成相應的電阻輸出，該輸出電阻與本廠智能數顯儀表配套實現對液位的 遙測、報警和控制。

2．UB系列插入式磁性浮球變送器該液位變送器就是在UR系列液位變送器的基礎上，將其輸出電阻信號經專用模塊（即電子放大器）處理將電阻信號轉換成二線制的4-20mA信號輸出可直接與 DDZ-Ⅲ電動單元儀表配套使用實現遙測，報警和控制，也可與智能型數顯儀表配套使用。
插入式磁性浮球液位變送器用于化工、電力、造紙、造船、環保、食品等行業，承壓（開口）容器內介質的液位的測量，用于地下槽，池，高層水箱的液位測量，更為簡單，可靠，最為理想。插入式液位變送器的材質為不銹鋼耐腐蝕，適用于，易燃，易爆的場所。

工作原理
入式磁性浮球液位變送器的主導管內裝有一組干簧管和精密電阻，當管外帶有環行磁鋼的浮球因浮力隨液位上下變化，相應在主導內位于液面處的干簧管在磁場作用下依次閉合（接通）使回路電阻值發生變化，經專用模塊轉換成電流輸出。

主要技術參數
1．測量范圍:0~6000mm㎜
2．遠傳精度:±1.5%（L≥1000mm）
           ±2.5%（L≤1000mm）
3．變送器電源:24VDC  4-20mA（二線制）R2=350Ω
4．介質溫度:-10℃~+80℃
5．介質密度:≥0.5g/cm3
6．工作壓力:<1.6MPa
7．連接法蘭尺寸:DN150.PN1.6凸面（HG20592-97）
8．現場指示精度:±2.5%F.S
9．防護等級:IP65
10．防爆等級:隔爆型ExdIIBT4-6
            本安型ExiaCT4-6
特點：
1．結構簡單安裝方便維修容易工作穩定可靠。
2．應用范圍廣：除高粘度介質外所有介質均可測量。
3．變送器除4-20mA DC標準信號外,現場也可同時選液晶顯示或指針指示，調試方便。
4．本產品均采用進口干簧管，解決了干簧管的磁化問題。

選型表

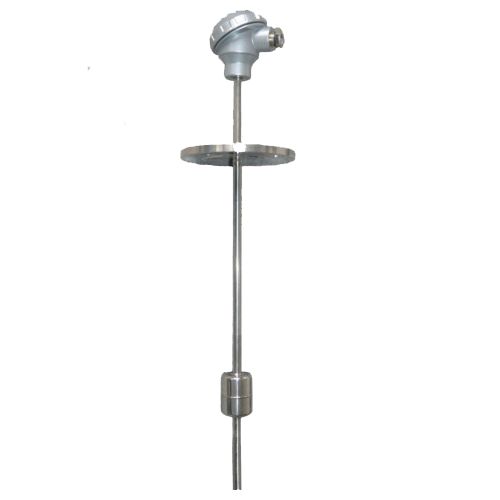

OW-UHZ-60	插入式磁性浮球液位變送器（插入式磁性浮球液位計）
S	插入式
	代號	輸出信號
	UR	電阻信號
	UB	二線制4~20ADC（與本廠生產的ZGX-200型數顯表套使用）
		代號	就地指示型式
		O	無就地指示
		Z	指針指示（適用UB型變送器）
		X	液晶顯示（適用UB型變送器）
			代號	主體材質
			1	304
			2	316
			3	316L
			4	PVC
			5	PP
			6	PTFE
				代號	安裝型式
				1	法蘭連接（法蘭為碳鋼）
				2	法蘭連接（法蘭為不銹鋼）
				3	架裝固定
					代號	防爆要求
					0	無防爆要求
					D	隔爆型ExdB  Ⅱ  CT4~6
					I	本安型Exia   Ⅱ  CT4~6
						代號	測量范圍
						□	(mm)
							代號	工作壓力
							D	開口常壓容器
							□	工作壓力
								代號	工作溫度
								XX	℃
									代號	介質密度
									□	g/cm3
UHZ-60/S


選型舉例：
測量高位缸液位，采用插入式磁性浮球變送器。要求輸出為4~20mA，現場要模擬指示，全不銹鋼材質，測量高度為2000mm，介質密度1.1，溫度為常溫（30℃） 選型標記：UHZ-50/S-UBZ220-2000-D-30-1.1
七、安裝使用和維護
1、液位變送器的安裝位置，就選擇避開或遠離液體介質的進口處，減少介質流體對浮球的沖擊而產品的影響。
2、如量程超過3米，變送器的管底要定位避免主導管晃動。

八、定貨須知
1、規格型號
2、測量范圍
3、工作壓力
4、工作溫度
5、介質密度
6、特殊要求協議簽定
