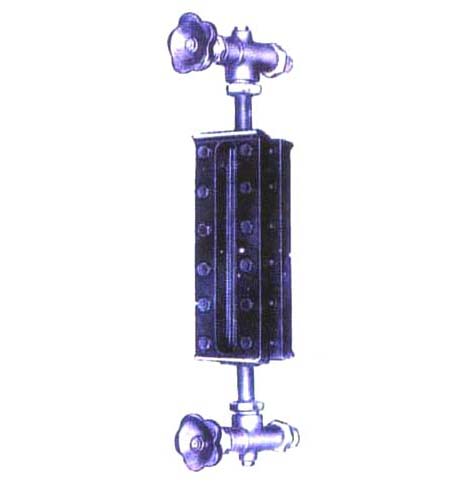

UB-1、UB-2系列玻璃板液位計可用來直接指示密封容器中的液位高 度,具有結構簡
單,直觀可靠,經久耐用等優點,但容器中的介 質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
□ 結構原理
儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭,通 過法蘭與容器連接構成連通器,透過玻璃板可直接讀得容器內 液位的高度。
  儀表在上下閥內都裝有鋼球,當玻璃板因意外事故破壞時, 鋼球在容器內壓力作用下阻塞通道,這樣容器便自動密封,可 以防止容器內的液體繼續外流。
  在儀表的閥端有阻塞孔螺釘,可供取樣時用,或在檢修時, 放出儀表中的剩余液體時用。
□ 特點
●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。
□ 主要技術指標
測量范圍(安裝中心聚L):500、800、1100、1400、1700……mm。
工作壓力:4.0MPa
工作溫度:≤200℃
安裝形式:法蘭安裝 PN4.0 DN20.HGJ-47-91
     螺紋安裝 外螺紋G3/4"(或 M27×1.5)
材質:碳鋼、不銹鋼
伴熱蒸汽壓力:0.6MPa
蒸汽夾套接頭:G1/2"外螺紋
鋼球自封壓力:0.2MPa
□ 選型方法


			| UB |
			A |
			  |
			普通型 |
			結構形式 |


			|   |
			C |
			  |
			無盲區 |


			|   |
			S |
			  |
			石英管 |
			玻璃板 |


			| B |
			  |
			硼硅管 |


			|   |
			1 |
			  |
			碳鋼 |
			材質 |


			| 2 |
			  |
			304 |


			| 3 |
			  |
			316 |


			|   |
			T |
			  |
			透光式 |
			顯示 |


			| 2T |
			  |
			雙色透光式 |


			| F |
			  |
			反射式 |


			| 2F |
			  |
			雙色反射式 |


			|   |
			1 |
			  |
			1.6 |
			公稱壓力 (MPa) |


			| 2 |
			  |
			2.5 |


			| 3 |
			  |
			4.0 |


			| 4 |
			  |
			6.4 |


			| 5 |
			  |
			10 |


			| 6 |
			  |
			16 |


			| 7 |
			  |
			25 |


			|   |
			X |
			  |
			mm |
			測量范圍 |


			|   |
			C |
			  |
			螺紋連接 |
			安裝方式 |


			| F |
			  |
			法蘭連拉 |


			|   |
			T |
			  |
			□□℃~□□℃ |
			溫度范圍 |


			|   |
			0 |
			無 |
			防加裝式 |


			| 2 |
			蒸氣夾套 |


			| 3 |
			防霜 |


			| 4 |
			照明 |



□安裝使用須知
為了保證自動密封作用,容器內的介質壓力應大于0.2MPa,在打開上下閥時,閥桿退出轉數不少于4轉,使鋼球封門時,不致于碰到閥桿的頂端。
□訂貨須知
訂貨時請?zhí)峁┫铝袇?shù):
●型號規格、連接尺寸
●測量范圍L、工作壓力、工作溫度
●材質要求
●是否配套供應容器上法蘭、螺栓、螺母、密封墊圈等配件
