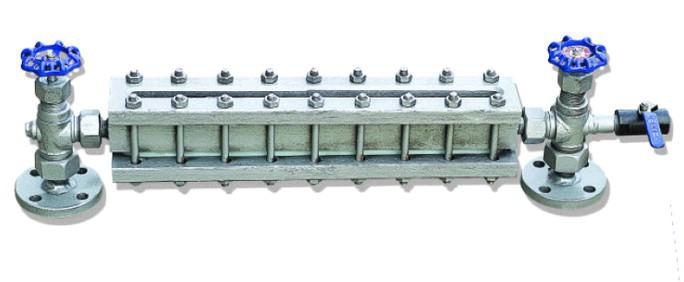

X49H鍋爐平板水位計（又稱液面指示器），它適用于工業蒸汽鍋爐和蒸汽機車鍋爐及貯集器上作指示液、水位用。

工作原理
主要技術參數：

型號	X49H DN25（mm）
公稱壓力	1.6MPa	2.5 MPa	4.0 MPa
試驗壓力	2.45 MPa	3.8 MPa	6.0 MPa
保力時間	3Min	3Min	3Min
介質溫度	t≤205℃	t≤225℃	t≤250℃
安裝中心距	300、350、440（mm）
視屏高度	165~195（mm）
觀測距離	15m
介質溫度	t≤250℃


性能特點
使用與維護：
1、水位計使用時，應先預熱20-30分鐘，待玻璃板有一定溫度后，方能打開兩端閥門進水或其它介質。
2、在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3、更換玻璃板時，應清除密封面上的雜物及鐵屑。
鍋爐水位計/鍋爐平板水位計/X49H-25/X49H-40

技術參數
常見故障及處理方法：

常見故障部位	故障原因	處理方法
閥門連接部位泄漏	閥門同主體密封連接不良	透度旋緊螺帽或加密封石墨圈
	旋塞石墨襯套被磨損	旋緊螺母，無效應更換新襯套
主體密封面泄漏	密封壓墊斷裂或密封面有雜物	清除雜物，更換新壓墊
	堅固件未擰緊	適度調緊
顯示色標	透光不清	因掛污，馬上排污幾次或刷洗要求關閉汽水閥門刷洗幾次

按裝棱鏡（或玻璃板）時受壓要均勻，螺紋擰緊要求交叉型式分幾次旋緊（見下圖），達到扭力20-39.4Nm為止。
